Acrel-6500銀行安全用電監管平臺

一、云平臺簡介

政策標準：

        2016年11月14日，印發《中國銀監會辦公廳關于切實加強消防安全管理工作的通知》(銀監辦發〔2016〕159號)，要求建立消防安全自查、火災隱患自除、消防責任自負以及自我管理、自我評估、自我提升的工作機制，確保本單位消防安全*。

        2017年4月26日，安全生產委員會印發《安全生產委員會關于開展電氣火災綜合治理工作的通知》（安委〔2017〕4號），強調用三年時間綜合治理電氣火災工作，提高社會單位發現和處置消防電氣安全隱患能力，推進電氣安全管理制度化、規范化，鞏固綜合治理成效，強化考核，確保成效，提升地方各級政府、各有關部門及社會單位電氣防火管理水平。

        2017年7月21日，綜治辦、民政部、、國家生產監督管理局、國家六部聯合印發《高層建筑消防安全綜合治理工作方案》(公消〔2017〕218號)，要求結合老舊高層住宅改造工程，推動安裝電氣火災監測裝置，利用智慧用電安全管理系統，加強數據搜索、分析和應用，實行智能檢測、動態監測，確保用電安全。

        中國農業銀行辦公室《關于開展電氣火災綜合治理工作的通知》(農銀辦發〔2017〕695號)對建立行內安全用電監測系統作出了標準要求和時間要求。

銀行存在的電氣隱患：

        隨著科技創新力度加大，信息技術已經成為提升銀行核心競爭力的重要手段。在此趨勢下，金融業采用的電子設備種類越來越多，對電子設備的使用強度大大增強，但電氣系統設計、建設、運營、使用的過程中往往忽視安全用電和規范用電，主要表現在以下幾個方面：

1.基礎管理落后。

        目前銀行營業場所（營業網點、自助銀行及辦公大樓等）的用電系統還處于無網絡化、無智能化的單機分散獨立運行的狀態，主要還是采取傳統的保護措施，以空開、保險絲、漏保、定時器等方式為主流，無法實現對前端強電系統進行遠程實時監測和管理。

2.設計應用不統一。

        規劃設計與實際應用不統一，導致線路數鋪設不規范，部分地線缺失等隱患導致設備與人身安全無法得到保障。

3.運維管理不規范。

        運營過程中缺乏現代化技術手段監管，難以防止不合理應用現象的產生。保護與負載不匹配、負載隨意添加和不規范的分路引線、常年失修、鼠患、電器使用不規范，均是引起火災的重大。

4.設備管理難度大。

        設備使用中主要有安裝隨意、擺放無序、布線雜亂、接線零亂等現象；同時，非24小時設備24小時開機運行，24小時運行設備絕緣老化等問題均存在火災安全隱患。

5.電能損耗浪費、安全隱患。

        銀行營業場所的70%的用電屬于營業性用電，比如照明、電腦、空調、飲水機、LED屏等設備，下班后需拉閘斷電；但在實際執行中仍會存在不執行的現象，造成大量的能源浪費，存在安全消防隱患。

二、技術指標

本平臺遵循以下標準開發：

《電氣火災監控系統》GB14287-2014

《建筑設計防火規范》GB50016-2014

《金融建筑電氣設計規范》JGJ-284-2012

《安全生產委員會關于開展電氣火災綜合治理工作的通知》（安委〔2017〕4號）

《高層建筑消防安全綜合治理工作方案》（公消〔2017〕218號)

《關于開展電氣火災綜合治理工作的通知》(農銀辦發〔2017〕695號)

《中國農業銀行電氣火災監測系統建設規范》2019.05

三、項目需求

《中國農業銀行電氣火災監測系統建設規范》2019.05

        系統應能夠對電壓、電流、溫度、電弧等進行實時監測并進行數據分析，對被保護線路的過壓、過載、過流、過溫、欠壓、打火、缺相、設備不在線等情況進行預警，系統在發現電氣火災預警時，信息可多種途徑及時通知相關單位處理，確保用電線路系統安全。系統應具有獨立完整功能，通過系統平臺及前端系統設備實現對電氣火災風險的檢測預警及管理，系統應預留與其他應用系統、設備交互對接接口，確保系統擴展性及融合性。

四、應用場景

銀行辦公樓

營業網點

金庫

自助銀行

周轉房

銀行員工宿舍

培訓學院

五、項目意義

1) 數據監控

        系統除了對各種電氣參數，煙感，水浸，溫濕度進行監控外，還能針對每個回路的上下班狀態和回路類型，延時時間和節假日狀態進行監控，滿足銀行這個行業的需求;

2) 云端遠程控制

        便捷地對設備進行遠程控制。通過能夠遠程對具體設備進行報警參數的設置和復位等操作。還能設置上下班和延時等參數;

3) 數據和報警分析

        數據分析結果可以為用戶提供參考價值，及早發現問題、找到對應的回路及原因，杜絕隱患;

4）消息提醒

        一旦發生任何報警，語音呼叫或短信將在5-10秒內到達用戶端（視運營商網絡狀況）;

5) 權限管理

        多級金字塔管理權限。每個項目節點可管理員。金字塔型的權限管理保障了管理、運營、使用的安全和便捷性;

6) 大數據存儲

        云平臺提供超大容量的信息儲存及穩定的服務，提升了服務質量，能夠追溯至幾年前的數據;

7) 集中監控

        數據通過每個節點的4G網絡傳輸至云端集中式管理和監控，可直接用阿里云服務器進行數據接收和訪問。也可以根據客戶需求部署在本地服務器主機。

8）成本低部署方便

        每個項目節點僅需配置用電監測預警設備，一臺設備可以監測15個單相回路，插電自動連接云端，大大節約硬件成本和安裝空間。

六、結構方案

銀行網點用電系統架構

銀行辦公大樓用電系統架構

自助銀行用電系統架構

七、硬件介紹

ABEM100BL型

尺寸：500*400*150（H*W*D）mm

技術參數：

產品選型：

主要功能：

• 可檢測5路三相回路  或可檢測15路單相回路（可單三相組合）；

• 可檢測回路的漏電、溫度、電壓、電流、功率、電能等電參量；

• 當設備發生漏電過大、過溫、過流、過載、過壓、欠壓、設備不在線等會發生報警；

• 設備可通過4G信號上傳至云平臺；

• 設備可通過7寸觸摸屏本地顯示與操作，全中文顯示，使用操作簡單；

• 現場主電斷電后，備電可保持工作≥3h；

• 設備可選配煙感、水浸、溫濕度等功能；

• 當現場有故障電弧時，可接入該設備，該設備可外接故障電弧數量≤15臺；

• 設備可根據需求區分24小時回路、8小時回路、24小時UPS回路、8小時UPS回路和定時回路，避免正常斷電引起的預警（例：上班時間，過流、過壓報警等；下班時間，非正常用電報警）

七、平臺主要功能

登錄：按不同角色和賬戶登錄，平臺顯示對應的功能頁面和該賬號所對應的項目等信息

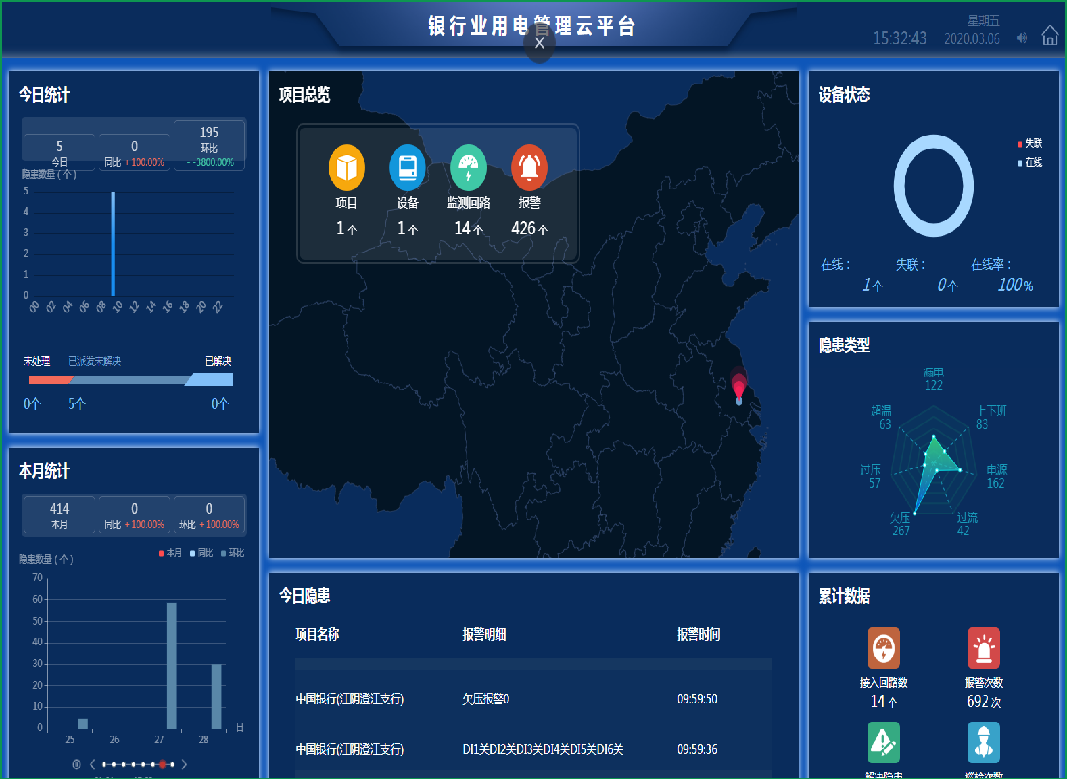

展示頁面：方便用戶在大屏幕上面展示所轄項目的概括，隱患的統計，分類等信息。循環展示今日產生的報警信息

首頁監控：

（一）項目概況

        顯示用戶的項目，設備數量，設備在線情況

（二）快速工作臺

        顯示需要進行派發和處理的隱患數量

（三）隱患統計

        按照月度進行隱患統計和圖形顯示

（四）地圖導航

        顯示項目的具體位置和信息

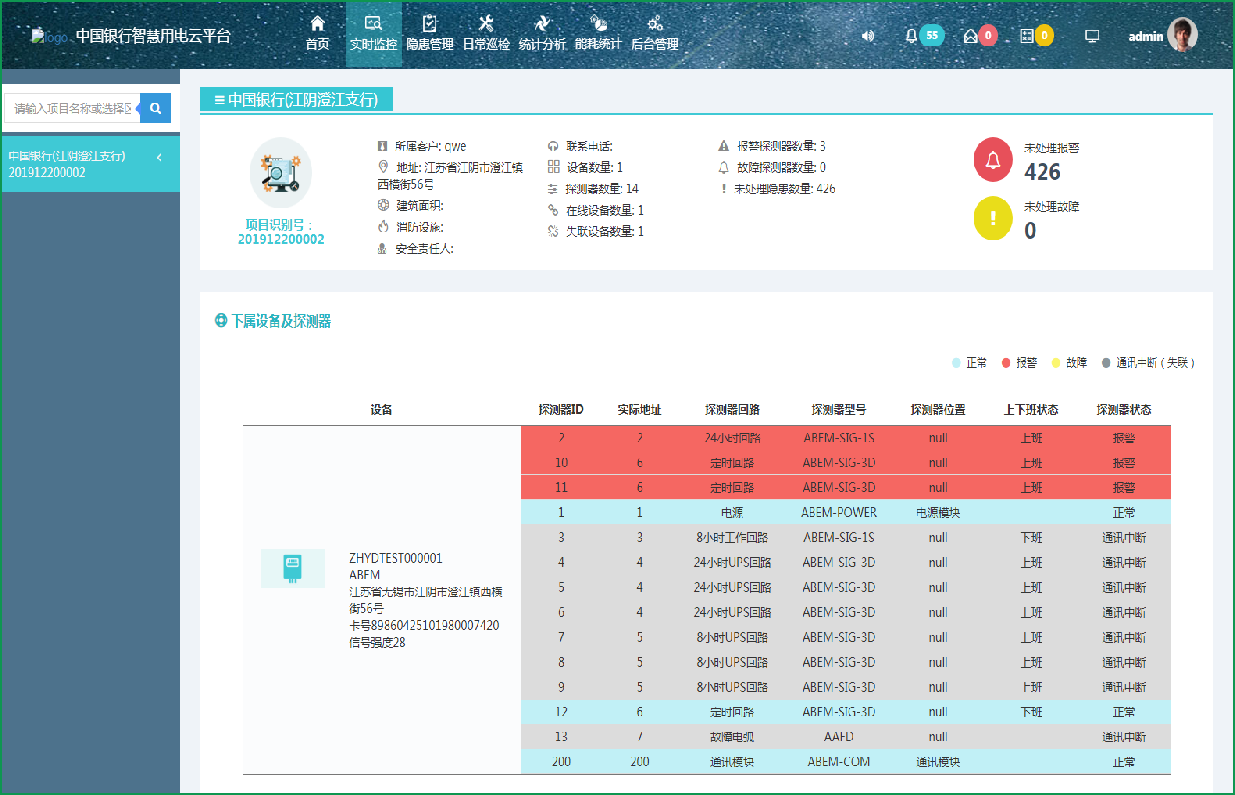

實時監控

        可以按省、市、區縣篩選或者項目名稱查詢，顯示項目的基本信息和安裝的設備信息

        1、包括項目的地址，建筑面積，安裝設備數量和報警條數

        2、顯示安裝設備的信息，各個回路的回路型號，回路類型，上下班狀態，監測區域

回路信息

（一）實時信息

        針對每個回路，可以查看各個回路的實時電參量，上下班狀態，回路狀態。

（二）歷史信息

        可以查看該條回路所產生的所有報警信息，通過回看查找對應的歷史數據，更快地找到產生報警的原因及問題。

（三）參數設置

        可以設置報警參數及對應的保護開關，對上下班時間和對應的延時進行設置

        電源回路可以查看電源主備電工作狀態，電池電壓，輸出電壓，輸出電流，輔助通道等參數，電源工作狀態異常會產生報警。

        通訊模塊可以監測溫度，濕度，4路DI、2路DO參數。

        故障電弧回路可以監測線路是否有電弧報警。

        采集回路可劃分為定時回路，24小時回路，24小時UPS回路，8小時回路，8小時UPS回路五個類型，每個回路可以區分單相和三相，可以監測剩余電流，溫度，電壓，電流，功率等參數。

        可查看當前回路的歷史數據曲線和報警記錄。

        針對每一個回路，平臺能夠設置報警參數及報警開關。當可能出現工作時間調整等情況，平臺能夠靈活地對每個獨立的回路設置上下班時間，延時時間及對應的開關。

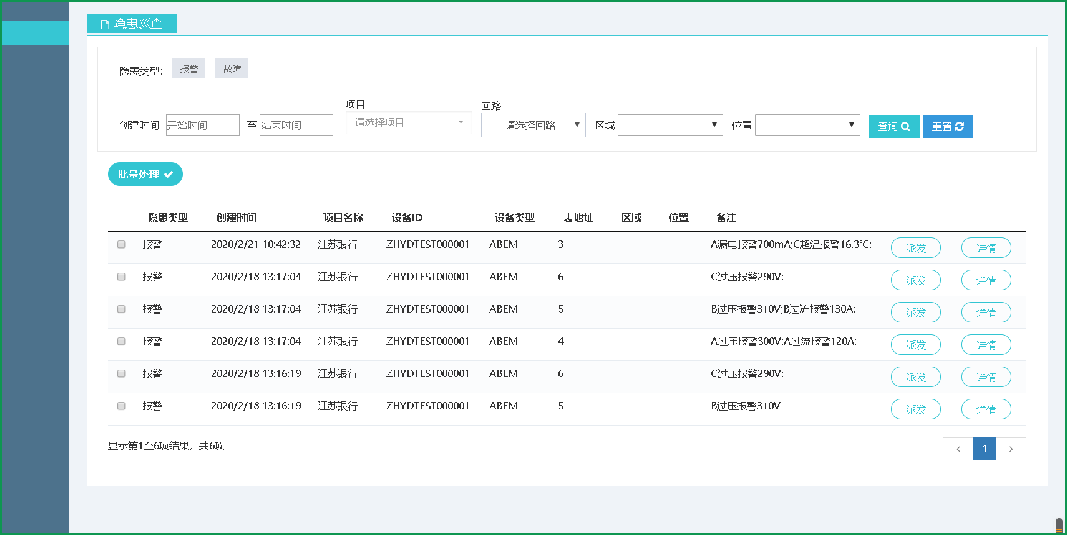

隱患管理：隱患管理包括隱患巡查、隱患派發、隱患處理、隱患記錄等功能。從報警查詢，分派，處理，查看過程。形成一個閉環，方便客戶追蹤整個流程。

能耗頁面：針對各個網點或者場所，平臺能夠針對整個網點或者單個回路，按照年、季度、月、日或者小時，對能耗進行查詢并統計，并對每個回路進行能耗的排名。

 ???????
